 Цифровий шлюз BCM дозволяє повторне використання Norstar / BCM цифрових телефонів Nortel в якості TDM пристроїв з Asterisk Server.

 Norstar / BCM цифрові телефони працюють з Asterisk сервером через цифровий шлюз, зберігаючи їх оригінальний інтерфейс, і мають розширені можливості UC функцій від Asterisk Server.

 Додати функціональні можливості Asterisk для систем BCM чи Norstar можливо двома способами:

  1. Придбати цифровий шлюз, який включає в себе апаратні засоби і програмне забезпечення для Norstar, BCM200, BCM400 і BCM1000 перетворення.
  2. Твердотільний накопичувач (SSD) з програмним забезпеченням для перетворення існуючих BCM50 або BCM450 до цифрового шлюзу.

 Якщо у Вас є система Norstar, BCM200, BCM400 або BCM1000, вам потрібно буде застосовувати перший метод.

BCM50

 Ви повинні встановити новий SSD в основному блоці вашого BCM50.

 Відкриття основного блоку ВСМ50

  1. Перед тим, як виконати цю процедуру, прикріпіть заземлюючий браслет, підключений до заземленої металевої поверхні на зап'ясті.
  2. Від'єднайте всі кабелі (включаючи кабель живлення) від блоку BCM.
  3. Переверніть основний блок BCM50, щоб отримати доступ до гвинтів в нижній частині пристрою.
  4. Знайдіть три отвори для гвинтів, позначених A і викрутить ці гвинти.
  5. Поверніть корпус назад на вертикальне положення. Зберіть три гвинта.
  6. Утримуючи нижню частину корпусу, натисніть на верхню частині корпусу. Верхня частина корпусу буде ковзати приблизно на 8мм. Після цього зніміть верхню частину корпусу від блоку BCM50.

Видалення HDD

  1. Якщо BCM50 використовує новий кронштейн жорсткого диска, видаліть два гвинти , які кріплять кронштейн до нижньої частини корпусу.
  2. Видалити дроти вентилятора з затиску на задній стороні кронштейна жорсткого диска.
  3. Звільнити роз'єм живлення плоскою викруткою і від'єднайте кабель живлення жорсткого диска від основної плати.
  4. Натисніть засувку на червоному кабелі SATA і від'єднайте кабель від основної плати.
  5. Підніміть кронштейн жорсткого диска з корпусу і помістіть його на вільний поверхні.
  6. Видаліть чотири гвинти, якими жорсткий диск кріпиться до кронштейну і зніміть жорсткий диск з кронштейна.
  7. Вийміть кабель живлення, кабель передачі даних SATA (або комбінованого кабель живлення і передачі даних SATA) від роз'ємів на жорсткому диску.

Встановлення твердотільного диска

Процедура встановлення SSD пристрою дещо відрізняється в залежності від типу кронштейна жорсткого диска Вашої системи.

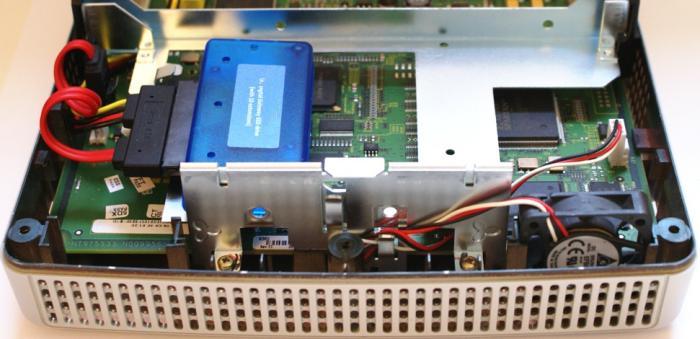

BCM50_SSD



Старий кронштейн HDD

  1. Якщо у Вас кронштейн HDD старого стилю (де жорсткий диск був встановлений у нижній частині кронштейна), спочатку прикріпіть три «ліпучки» до верхньої частини SSD.
  2. Видаліть захисну пластикову плівку з «ліпучки» і наліпіть весь вузол SSD на металевий кронштейн приводу.
  3. Переконайтеся , що виїмка на кабель живлення SATA правильно вирівняна з рискою на відповідному роз'ємі SSD і підключіть кабель живлення до SSD. Потім переконайтеся, що виїмка на кабель для передачі даних SATA правильно вирівняна з рискою на відповідному роз'ємі SSD і підключіть кабель для передачі даних на SSD.
  4. Вставте кронштейн жорсткого диска з SSD назад в корпус BCM (переконайтеся, що дроти вентилятора правильно прокладені через виріз в тримачі).
    Примітка: Деякі системи BCM були з двома вентиляторами, але, як правило, є тільки один встановлений вентилятор. Якщо у вас є один вентилятор, він повинен бути встановлений в далекому лівому кутку, якщо дивитися на лицьову сторону BCM з роз'ємами.
  5. Знову підключіть червоний SATA кабель для передачі даних та кабель живлення до основної плати.
  6. Помістіть дроти вентилятора назад в затиск на кронштейні жорсткого диска.

Новий кронштейн HDD

  1. Якщо у вас є більш новий кронштейн HDD (де жорсткий диск був встановлений в верхньої частини кронштейна), спочатку прикріпіть три «ліпучки» до нижньої частини SSD.
  2. Видаліть захисну пластикову плівку з «ліпучки» і наліпіть весь вузол SSD на металевий кронштейн приводу.
  3. Переконайтеся, що виїмка на кабель живлення SATA правильно вирівняна з рискою на відповідному роз'ємі SSD і підключіть кабель живлення до SSD. Потім переконайтеся, що виїмка на кабель для передачі даних SATA правильно вирівняна з рискою на відповідному роз'ємі SSD і підключіть кабель для передачі даних на SSD.
  4. Вставте кронштейн жорсткого диска з SSD назад в корпус BCM (переконайтеся, що дроти вентилятора правильно прокладені через виріз в тримачі).
    Примітка: Деякі системи BCM були відправлені з двома вентиляторами, але, як правило, є тільки один встановлений вентилятор. Якщо у вас є один вентилятор, він повинен бути встановлений в далекому лівому кутку, якщо дивитися на лицьову сторону BCM з роз'ємами.
  5. Знову підключіть червоний SATA кабель для передачі даних та кабель живлення до основної плати.
  6. Помістіть дроти вентилятора назад в затиск на кронштейні жорсткого диска.
  7. Закріпіть кронштейн жорсткого диска за допомогою двох гвинтів, які були використані для кріплення кронштейна.

Закриття основного блоку BCM50

  1. Помістіть верхню частину корпусу BCM на нижню частину корпусу не доходячи приблизно 8мм до переднього краю.
  2. Потягніть верхню частину корпусу вперед, поки вона не стане на місце.
  3. Поверніть корпус BCM50, щоб отримати доступ до різьбових отворів в нижній частині пристрою.
  4. Вставте три гвинта, які були видалені з корпусу в отвори для гвинтів, позначених A і затягніть гвинти.
  5. Поверніть корпус назад в вертикальне положення.

BCM450

Відкриття основного блоку BCM450

  1. Запустить Element Manager.
  2. На вкладці Administration виберіть папку Utilities, щоб розгорнути його.
  3. З папки Utilities, виберіть Reset.
  4. Натисніть Shutdown BCM system , щоб вимкнути систему.
  5. Вимкніть BCM системи від джерела живлення змінного струму.
  6. Прикріпіть один кінець заземлюючого ремінеця на зап'ясті, а інший кінець до заземленої металевої поверхні.
  7. На лівій нижній частині базового блоку, звільніть гвинт з накатаною головкою і зніміть накладку відсіку HDD.

Видалення HDD

  1. Використовуючи свій великий палець і вказівний палець, потягніть кронштейн жорсткого диска з основного блоку.
  2. Витягніть кронштейн жорсткого диска з основного блоку на рівну, чисту, вільну від статичної електрики поверхню.
  3. Видаліть чотири гвинти, якими кріпиться жорсткий диск до кронштейну жорсткого диска.
  4. Витягніть жорсткий диск з кронштейна жорсткого диска і положить його на рівну, чисту, вільну від статичної електрики поверхню.

Встановлення твердотільного диска

  1. Помістіть новий SSD в скобу жорсткого диска.
  2. Закріпить чотирма гвинтами SSD диск до кронштейну жорсткого диска.
  3. Вставте кронштейн жорсткого диска у відсік для жорсткого диска (самий лівий слот).

 BCM450_SSD



Закриття основного блоку BCM450

  1. Закрийте відсік панелі жорсткого диску, і затягніть гвинт з накатаною головкою.
  2. Перезапустіть BCM450. Індикатор HDD повинен бути зеленим, вказуючи, що заміна диска була вірною.
